Logic Gates

Logic gates dasar adalah And, Or dan Not. Gerbang-gerbang ini bekerja terhadap masukan-masukan logika dan memberikan keputusan pada keluarannya. Pengertian logika dapat memiliki nilai seperti pada Tabel berikut.



Tabel nilai logika



And Logic

Gerbang And dua masukan memiliki simbol seperti pada Gambar 1. Logika ini akan memiliki output bernilai benar (logika tinggi) jika kedua masukannya bernilai benar (logika tinggi). Jika dilambangkan dengan rangkaian saklar, maka seperti terlihat pada Gambar 2. Output ( 3 ) akan berlogika tinggi (tegangan 5 volt) jika kedua saklarnya tertutup. Jika rangkaian saklar diganti menggunakan transistor, maka output (3) berlogika tinggi ( 5 volt) jika 1 dan 2 juga berlogika tinggi (5 volt). Karena memiliki dua masukan maka akan terdapat empat kemungkinan dari kombinasi logika, hal ini dapat dilihat pada tabel kebenaran dari gerbang and dua masukan.





Gambar 1. And Logic





Gambar 2. Rangkaian gerbang and menggunakan saklar dan transistor.

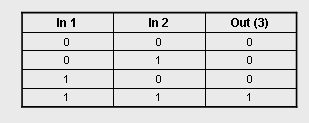

Tabel kebenaran gerbang and dua masukan







Or Logic

Gerbang or dua masukan memiliki simbol seperti pada Gambar 3. Logika ini akan memiliki output bernilai benar (logika tinggi) jika minimal satu masukannya bernilai benar (logika tinggi). Jika dilambangkan dengan rangkaian saklar, maka seperti terlihat pada Gambar 4. Output ( 3 ) akan berlogika tinggi (tegangan 5 volt) jika terdapat minimal satu saklarnya tertutup. Jika rangkaian saklar diganti menggunakan transistor, maka output (3) berlogika tinggi ( 5 volt) jika minimal satu masukannya berlogika tinggi (5 volt). Seperti halnya gerbang and dua masukan maka gerbang or dua masukan juga memiliki empat kemungkinan dari kombinasi logika, hal ini dapat dilihat pada tabel kebenaran dari gerbang or dua masukan.



Gambar 3. And Logic

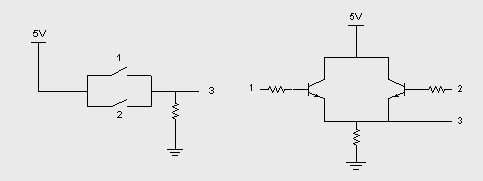

Gambar 4. Rangkaian gerbang or menggunakan saklar dan transistor.





Tabel kebenaran gerbang or dua masukan





Not Logic

Berbeda dengan dua gerbang sebelumnya, gerbang not hanya memiliki satu masukan. Gerbang not memiliki fungsi untuk membalikkan logika masukan. Jika logika masukan bernilai tinggi (5 volt), maka keluarannya akan berlogika rendah, demikian juga sebaliknya. Gerbang ini memiliki simbol seperti ditunjukan oleh Gambar 5. Jika diwujudkan dalam rangkaian saklar dan transistor maka salah satu bentuk rangkaiannya adalah seperti terlihat dalam Gambar 6.



Gambar 5. And Logic

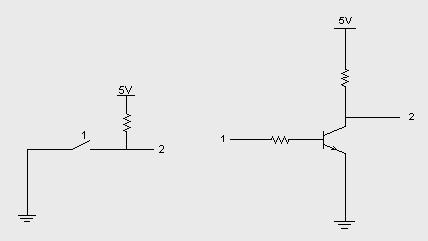

Gambar 6. Rangkaian gerbang or menggunakan saklar dan transistor.



Tabel kebenaran gerbang not



Other Gates

Selain tiga jenis gerbang logika di atas, masih terdapat beberapa gerbang logika lainnya yaitu NAND, NOR EXOR dan EXNOR yang merupakan kombinasi dari fungsi tiga gerbang di atas.
